基本方法
盾构隧道结构设计的基本流程大致如下图所示。
图14 盾构结构计算模型示意图
图15 计算分析的基本流程示意图
横断方向计算
梁-弹簧结构计算模型图如下图所示。
结构计算模型
图16 横断面结构模型图
管片接头计算模型
图17 管片接头模型图

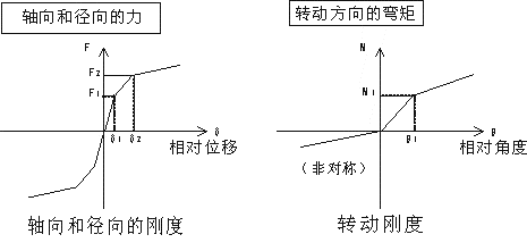

图18 管片接头弹簧刚度特性图
环间接头计算模型
图19 环间接头模型图
图20 环间接头弹簧刚度特性图
一次、二次衬砌间接头计算模型
图21 一次、二次衬砌间接头模型图
图22 一次、二次衬砌间接头弹簧刚度特性图
地层计算模型
(a)地层弹簧模型图(局部坐标系)
(b)地层弹簧模型图(整体坐标系)
图23 地层弹簧模型图
图24 地层弹簧刚度特性图(局部坐标系)
图25 地层弹簧刚度特性图(整体坐标系)
纵断方向计算
梁-弹簧结构计算模型图如下图所示。
结构计算模型
图26 纵断面结构模型图
纵断方向环间接头计算模型
图27 纵断方向环间接头模型图
图28 纵断方向环间接头刚度特性图
一次、二次衬砌间接头计算模型
]
图29 一次、二次衬砌间接头模型图
图30 一次、二次衬砌间接头刚度特性图
纵断方向地层计算模型
图31 纵断方向地层弹簧模型图
